HNSW 为什么是艾体宝 Qdrant 高性能检索的“骨架”？从多层导航图、三个核心参数，到 Filterable HNSW、ACORN、查询规划与存储优化，一次讲清 Qdrant 如何把近似最近邻算法变成可落地的向量检索系统。
从多层导航图、三个核心参数，到 Filterable HNSW、ACORN、查询规划与存储优化，一次讲清 Qdrant 如何把近似最近邻算法变成可落地的向量检索系统。
在 RAG、语义搜索、智能客服和推荐系统中，向量数据库要回答的并不只是”谁和 Query 最像”。真正的业务问题往往是：
在百万乃至亿级向量中，如何在满足租户、权限、状态、时间等条件的前提下，快速找到最相关的 Top-K，并把延迟、召回率和资源成本控制在可接受范围内？
HNSW 解决了其中最核心的一步——如何不扫描全部向量，也能快速接近真正的近邻。
艾体宝 Qdrant 则继续向前走了一步：它把 HNSW 与业务过滤、查询规划、分片分段、后台优化、磁盘存储和量化机制组合起来，形成了一套生产级检索链路。
如果只记住一句话，可以记住这句：
为什么不能永远使用暴力搜索？
Query Vector = [0.23, 0.81, 0.14, …]
精确搜索需要把 Query 与 100 万个向量逐一计算距离，再从结果中选出 Top-K。它的优势是结果准确，代价是计算量会随数据规模近似线性增长。
当查询量、向量维度和数据规模同时上升时，问题会迅速放大：
- 数据从 10 万增长到 1 亿，单次查询需要比较的向量数量增加约 1000 倍；
- 多租户、高并发场景会让距离计算持续消耗 CPU；
- 即使磁盘能装下全部向量，延迟也未必能满足在线业务的 SLA。
HNSW 的目标不是”免费获得完全准确的结果”，而是：
只检查一小部分更有希望的候选向量，用少量、可调节的召回损失，换取数量级上的检索加速。
因此，HNSW 属于 ANN（Approximate Nearest Neighbor，近似最近邻）算法。
先建立直觉：HNSW 是一张多层导航地图
HNSW 的全称是 Hierarchical Navigable Small World。可以把它理解成一张”多层道路网络”：
- 上层节点少、跨度大，像高速公路，负责快速跳到目标区域；
- 中间层像城市主干道，负责缩小搜索范围；
- Layer 0 包含全部向量，像社区道路，负责在局部仔细寻找 Top-K。

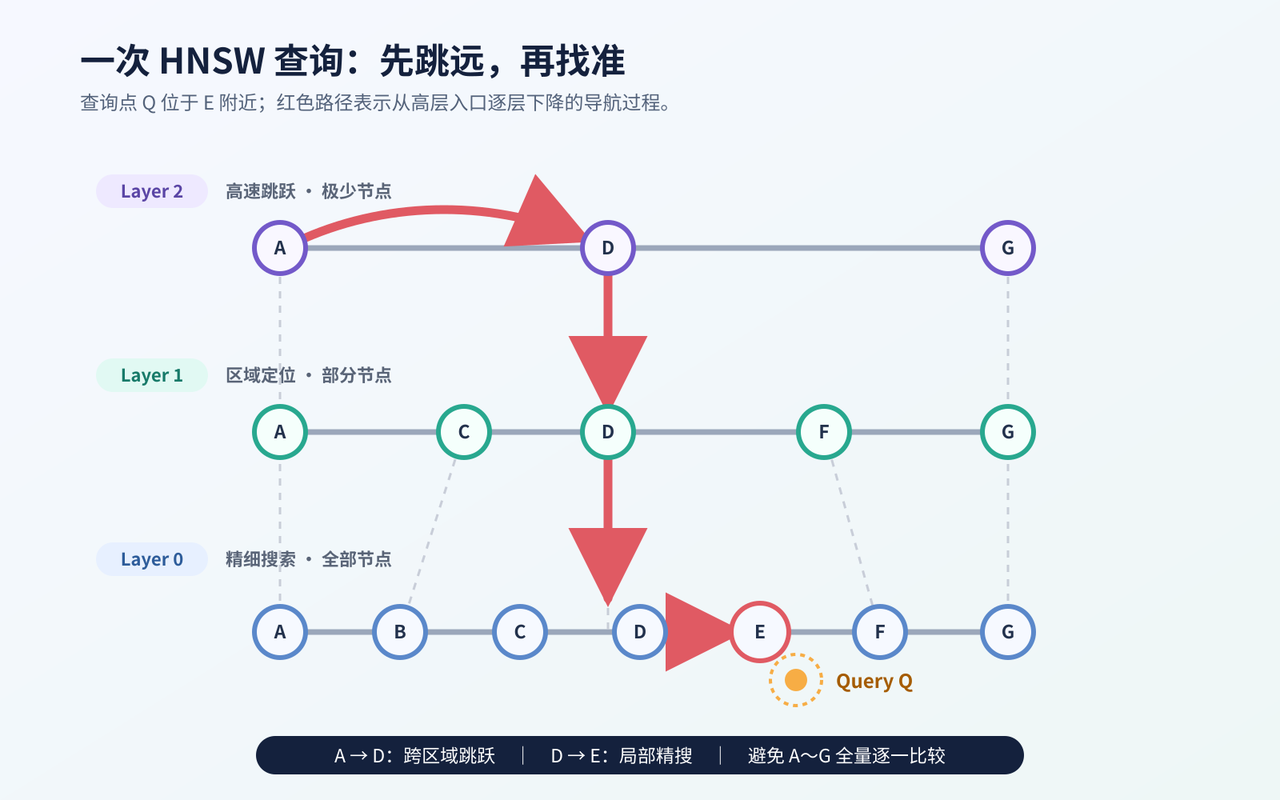

图 1：红色路径表示 Query 从入口 A 出发，经 D 快速接近 E 所在区域。假设有二维向量 A~G，Query 位于 E 附近。传统扫描会逐一比较 A、B、C、D、E、F、G；HNSW 则可能经历：
| 阶段 | 路径 |
|---|---|
| 最高层 | A → D 快速跨区域跳跃 |
| 中间层 | 围绕 D 定位缩小搜索范围 |
| 最底层 | D → E 展开局部候选并返回 Top-K |
真实实现并不是一次性比较最高层的所有节点，而是从入口开始进行贪心导航：只要邻居比当前节点更接近 Query，就继续向更好的邻居移动；无法继续改善时，再下降一层。
这种设计的价值在于：把”全局找针”变成”先找到大致街区，再在街区内找门牌号”。
多层图是怎样建出来的？
HNSW 不需要先运行一次聚类来挑选”中心节点”。每插入一个新向量时，系统会随机为它分配最高层级，而且进入更高层的概率会快速衰减。
因此通常会形成：
| Layer 3：极少数节点 |
| Layer 2：少量节点 |
| Layer 1：较多节点 |
| Layer 0：全部节点 |
如果节点 x 的最高层级是 Layer 1，那么它会同时存在于 Layer 1 和 Layer 0，但不会进入 Layer 2。
插入 x 的过程可以概括为：
- 随机确定 x 的最高层级；
- 从当前最高层入口开始，逐层寻找更接近 x 的区域；
- 在 x 能进入的每一层保留一批候选邻居；
- 从候选中选择部分节点，与 x 建立连接；
- 当节点连接过多时，执行裁剪，尽量兼顾距离和方向多样性。
※邻居选择并不等于”机械地保留最近的几个点”。如果所有边都指向同一方向，图容易形成局部拥堵，跨区域导航能力也会变差。HNSW 的启发式选择会尽量保留具有导航价值的连接。
一个完整的查询过程是怎样的？
假设：
| Query 位于 E 附近 |
| 入口节点是 A |
第一步：从最高层进入
最高层只有：
A — D — G
计算 Query 与 A、D、G 的距离。
假设：
| Query 到 A：很远 |
| Query 到 D：较近 |
| Query 到 G：较远 |
搜索从 A 移动到 D。
此时不用经过 B、C，就已经快速从 A 跳到了 D 附近。
第二步：进入中间层
从 D 对应的 Layer 1 节点开始。
Layer 1 可能是：
A — C — D — F — G
继续比较 D 的邻居：
- C 比 D 更远；
- F 也可能比 D 更远；
- D 仍然是当前最好节点。
于是从 D 下降到 Layer 0。
第三步：在最底层精细搜索
Layer 0 包含：
A、B、C、D、E、F、G
从 D 开始检查附近节点：
D → E
D → C
E → F
发现 E 与 Query 最接近，最终返回 E 以及 E 附近的其他 Top-K 节点。
完整过程相当于：
最高层：A → D
中间层：D 附近定位
最底层：D → E，并检查 E 周围候选
而不是：
A、B、C、D、E、F、G 全部比较
三个参数，控制三个不同阶段
HNSW 最常见的三个参数是 m、ef_construct 和 hnsw_ef。

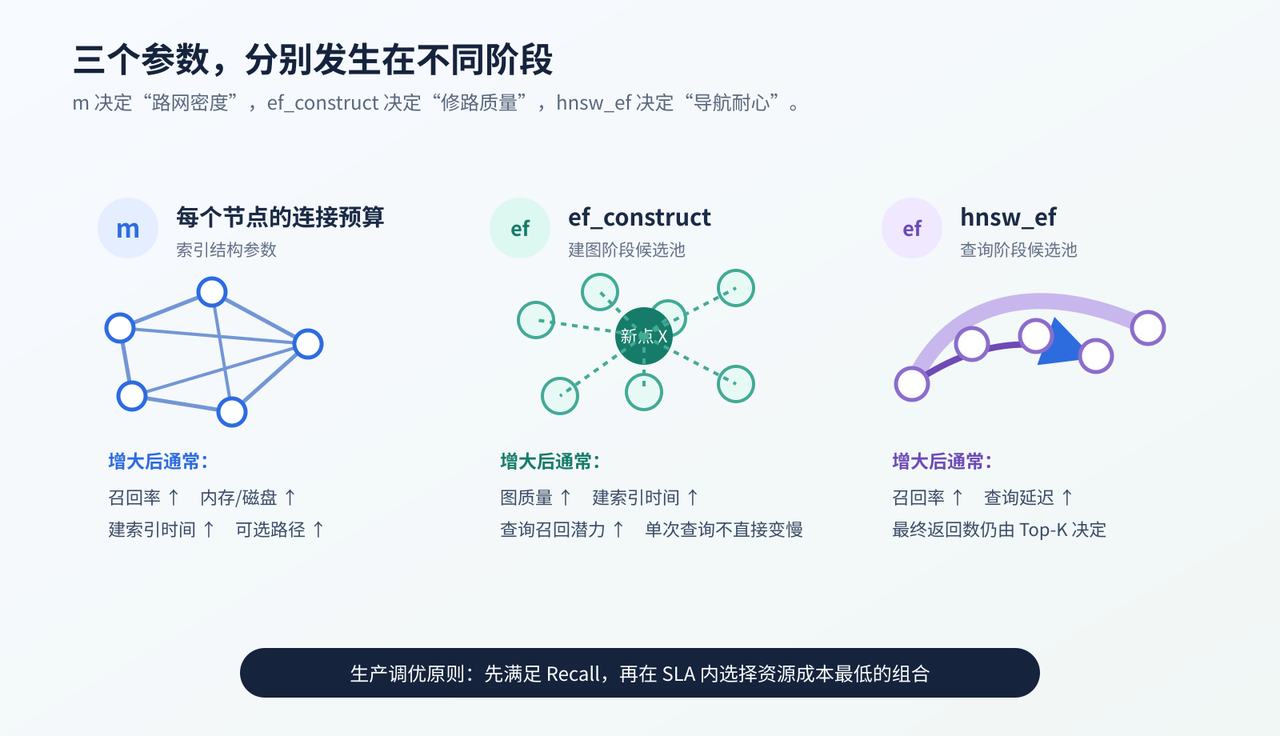

图 2：三者共同影响召回率，但付出的成本并不相同。
| 参数 | 生效阶段 | 直观含义 | 增大后的典型影响 |
|---|---|---|---|
| m | 建图 | 每个节点的连接预算 | 召回率 ↑ 内存/磁盘 ↑ 建索引时间 ↑ 可选路径 ↑ |
| ef_construct | 建图 | 建图阶段候选池 | 图质量 ↑ 建索引时间 ↑ 查询召回潜力 ↑ 单次查询不直接变慢 |
| hnsw_ef | 查询 | 查询阶段候选池 | 召回率 ↑ 查询延迟 ↑ 最终返回数仍由 Top-K 决定 |
生产调优原则：先满足 Recall，再在 SLA 内选择资源成本最低的组合。
m：每个节点有多少条可选道路
m 较小时，图更稀疏，占用资源更少，但关键路径不足时更容易错过真实近邻。m 较大时，节点之间有更多替代路线，通常有利于召回率，但会增加索引体积、建图成本和邻居遍历工作量。
需要注意，m 更适合被理解为连接预算或上限，而不是”每个节点一定恰好有 m 条边”。
ef_construct：图本身修得好不好
插入新节点 X 时，系统必须先在已有图中寻找合适的邻居。ef_construct 越大，建图时考察的候选越多，错过关键连接的概率通常越低。
它决定的是离线建图质量，不会像 hnsw_ef 一样直接成为每次查询的候选规模。可以把它理解成修路阶段的勘探预算。
hnsw_ef：查询时愿意探索多少可能路线
查询进入 Layer 0 后，会维护待探索候选和当前最好结果。hnsw_ef 越大，系统越愿意继续探索其他分支，找到真实近邻的概率通常越高，但查询耗时也会增加。
hnsw_ef 不等于最终返回数量。例如：
Top-K = 10
hnsw_ef = 128
表示搜索阶段可以保留和探索较大的候选池，但最终仍只返回 10 条结果。
为什么 HNSW 可能”找错”？
HNSW 没有查看所有向量，因此存在近似误差。
假设真实最近邻 X 位于另一个图分支，但搜索从入口出发进入了局部区域 C。如果图的连接不足、建图时缺少关键边，或者查询阶段过早停止，就可能返回 C 而不是 X。
提高以下参数通常可以降低这种风险：
| 参数 | 作用 |
|---|---|
| m 增大 | 图中可选路径更多 |
| ef_construct 增大 | 图的连接质量通常更高 |
| hnsw_ef 增大 | 查询时探索更多候选分支 |
但三者都不是免费的：
- 更多连接意味着更高内存或磁盘占用；
- 更多建图候选意味着更长索引构建时间；
- 更多查询候选意味着更高延迟。
因此，HNSW 的核心并不是”把参数拉满”，而是让召回率、P95 延迟、构建时间和资源成本达到业务可接受的平衡。
艾体宝 Qdrant 不只是”用了 HNSW”
如果把原始 HNSW 看作一张高效的导航图，Qdrant 的价值在于：它让这张图能够进入真实业务环境。

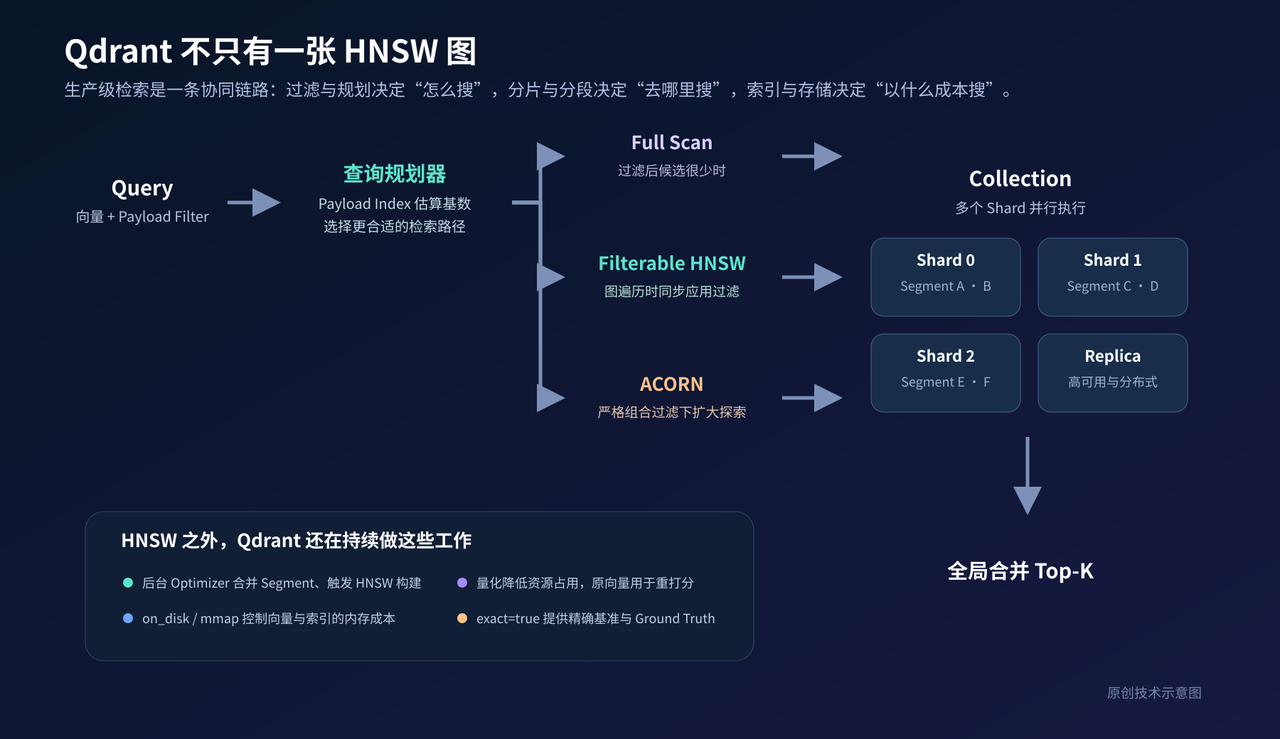

图 3：一次查询可能经过过滤基数估算、策略选择、分片分段检索和全局 Top-K 合并。
Qdrant 不只有一张 HNSW 图。生产级检索是一条协同链路：过滤与规划决定”怎么搜”，分片与分段决定”去哪里搜”，索引与存储决定”以什么成本搜”。
Filterable HNSW：让过滤发生在图遍历过程中
业务查询通常不是纯向量检索，而是：
寻找与 Query 最相关的文档 AND tenant_id = A AND status = published AND department IN [sales, support]
如果先做普通 HNSW，再对结果做过滤，可能出现一个问题：前 100 个近邻大多不符合条件，过滤后只剩 2 条；如果先过滤再暴力扫描，在中等选择率下又可能很慢。
Qdrant 的 Filterable HNSW 会利用 Payload Index，在 HNSW 图中增加与过滤值有关的连接，并在图遍历期间直接应用过滤条件。这样，向量相似度和业务约束不必被拆成两个互不理解的步骤。

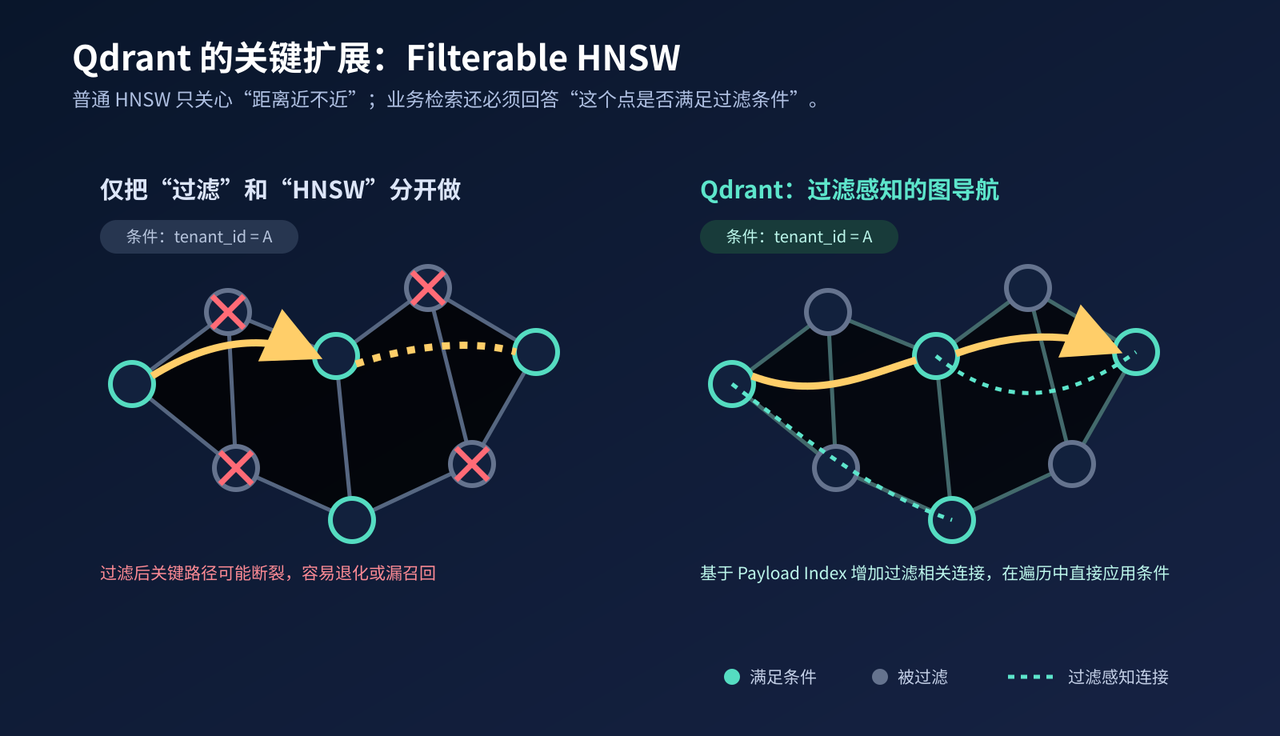

图 4：过滤会让普通图中的部分路径失效；过滤感知连接帮助搜索继续到达符合条件的候选区域。
这也是为什么 Qdrant 官方建议：对高频过滤字段尽早创建 Payload Index，最好在大规模数据写入前完成。这样后台构建 HNSW 时就能把过滤相关连接纳入图结构。
对于严格的组合过滤或大量软删除数据，Qdrant 还提供 ACORN 搜索策略。它会在直接邻居大量被过滤时，进一步探索邻居的邻居，以额外计算成本换取更好的过滤召回表现。
查询规划：小范围扫描，大范围走 HNSW
过滤后只剩 10 个候选时，计算 10 次距离通常比启动 HNSW 图搜索更划算；过滤后仍有 50 万个候选时，HNSW 更有价值。
Qdrant 可以使用 Payload Index 提供的基数估计，在不同检索路径之间做选择。full_scan_threshold 就参与了这类决策。
一个特别容易被误解的细节是：
full_scan_threshold 的单位是 KB 级向量数据量，不是 Point 数量。
因此，full_scan_threshold = 10 表示约 10 KB 的向量数据阈值，而不是”过滤后少于 10 个 Point 就扫描”。不同向量维度对应的 Point 数量不同，不能直接把这个值当作条数。
Collection、Shard、Segment：实际并非只有一张图
学习算法时，可以先把一个 Collection 想成一张 HNSW 图。但在 Qdrant 的实际存储中，数据会组织成：
Collection → Shard → Segment
因此，Qdrant 处理的是一个系统级问题：
召回率 × 查询延迟 × 内存占用 × 磁盘占用 × 建索引时间
HNSW 负责高效导航，存储与量化机制负责让这套导航能力在不同硬件预算下落地。
一个更准确的 Qdrant 配置示例
下面用 REST 配置展示参数所处的位置。数值仅用于说明，生产环境必须以实测结果为准；不同 Qdrant 版本的默认值也可能变化。
PUT /collections/hnsw_demo
{
"vectors": {
"size": 768,
"distance": "Cosine",
"on_disk": true
},
"hnsw_config": {
"m": 16,
"ef_construct": 100,
"full_scan_threshold": 10000,
"on_disk": true
},
"optimizers_config": {
"indexing_threshold": 20000
},
"on_disk_payload": true
}
查询阶段再通过 hnsw_ef 控制搜索范围：
POST /collections/hnsw_demo/points/query
{
"query": [0.23, 0.81, 0.14],
"params": {
"hnsw_ef": 128,
"exact": false
},
"limit": 10,
"with_payload": true
}
如果设置：
"exact": true
Qdrant 会绕过 HNSW，执行精确搜索。它适合生成 Ground Truth、验证召回率，或者在数据规模较小时作为基线，但通常不是大规模在线查询的首选路径。
怎样从业务指标反推参数？
生产调优不应该从”网上推荐 m = 16 还是 m = 32″开始，而应该从业务目标开始。
推荐验证流程是：
- 固定数据集、Query 集合、Top-K 和过滤条件；
- 使用 exact=true 生成 Ground Truth；
- 分组测试不同 m 和 ef_construct，等待索引完成；
- 对每组索引测试多个 hnsw_ef；
- 先筛选 Recall 达标的配置；
- 再剔除 P95 延迟不满足 SLA 的配置；
- 在剩余方案中优先选择索引更小、构建更快的组合；
- 检查 indexed_vectors_count、Segment 数量和 Optimizer 状态，避免”部分 Plain Search”让实验结果失真。
例如，下面两种方案都可能达到相似 Recall：
方案 A：m 较小 + hnsw_ef 很大
索引较省，但每次查询需要更努力
方案 B：m 和 ef_construct 较高 + hnsw_ef 适中
建图更贵，但在线查询可能更稳定
最终选择取决于业务是”写多查少””写少查多”，还是对内存、冷启动、P95 延迟有更严格要求。
四个常见误区
误区一：HNSW 能保证返回真实 Top-K
不能。HNSW 是近似检索算法。需要用精确搜索构造 Ground Truth，再用 Recall@K 衡量它找回了多少真实近邻。
误区二：所有参数越大越好
参数增大通常意味着更高资源成本。生产配置的目标是”满足业务指标的最低成本”，而不是参数最大化。
误区三：一个 Collection 就是一张 HNSW 图
这是便于学习的简化。实际索引位于 Segment 层；查询需要跨 Segment、Shard 获取局部候选并合并。
误区四：full_scan_threshold 和 indexing_threshold 表示向量条数
两者都使用 KB 级数据量口径。向量维度不同，相同阈值对应的向量条数也不同。
总结：HNSW 是骨架，艾体宝 Qdrant 是完整的系统
HNSW 的核心流程可以压缩成两句话：
建图阶段：随机分层 → 逐层定位 → 用 ef_construct 寻找候选 → 用 m 控制连接
查询阶段：高层快速跳跃 → Layer 0 用 hnsw_ef 扩展候选 → 返回 Top-K
而 Qdrant 在此基础上继续解决了真实业务中的关键问题：
- 用 Filterable HNSW 和 ACORN 处理”语义相关且满足业务条件”；
- 用 Payload Index 和查询规划决定走 Full Scan 还是图搜索；
- 用 Shard、Segment 和 Optimizer 管理分布式数据与后台索引；
- 用 on_disk、内存映射和量化控制资源成本；
- 用精确搜索提供可验证的召回率基线；
- 用局部检索与全局合并，返回 Collection 范围内的 Top-K。
所以，Qdrant 的价值不只是”集成了一个 HNSW 算法”。更准确地说，它把一个优秀的 ANN 算法扩展成了可过滤、可规划、可分布、可优化、可验证的生产级向量检索系统。
对客户而言，最终获得的也不只是”搜索更快”，而是：
在业务规则不被牺牲的前提下，用可控的准确率与资源成本，稳定支撑更大规模、更高并发的语义检索。
注：本文示意图均为原创绘制，用于解释算法与产品机制，不代表 Qdrant 内部数据结构逐行实现。
